HI36180 – Skaitmeninis ORP elektrodas, skirtas bendrajai paskirčiai

Hanna Instruments siūlo daugybę įvairių ORP elektrodų, skirtų įvairiems taikymams. Jutiklio kaiščiui naudojamos medžiagos tipas, korpuso medžiagai naudojamas stiklo tipas, jungties tipas, atskaitos tipas ir naudojamas elektrolitas – tai tik keletas konstrukcijos aspektų.

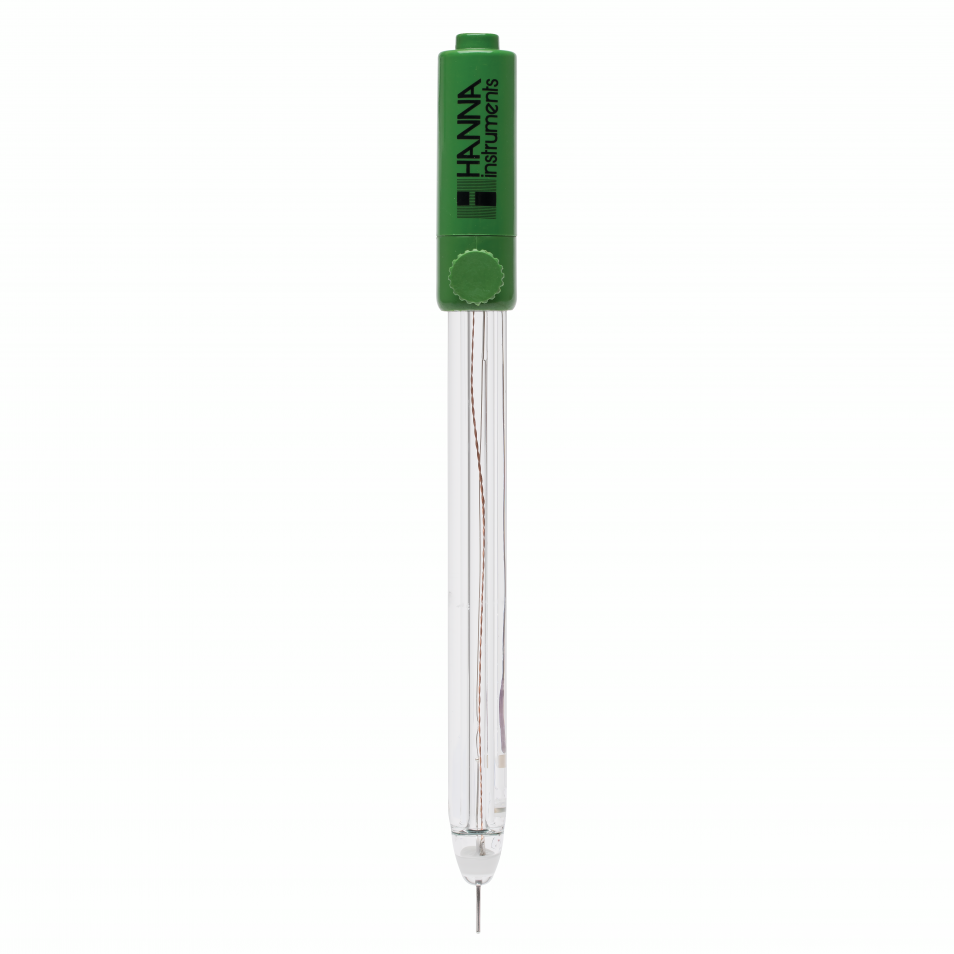

HI36180 turi platinos jutiklinį kaištį, stiklinį korpusą, dvigubos jungties etaloninį elementą ir gali būti pripildomas 3,5 M KCl.

Įmontuota mikroschema

Integruotoje mikroschemoje saugomas jutiklio tipas, serijos numeris ir kalibravimo informacija, įskaitant datą, laiką, poslinkį, nuolydį, zondo būklę ir naudojamus buferius. Šią informaciją “edge®” automatiškai atkuria, kai elektrodas prijungiamas prie elektros tinklo. Galimybė perduoti informaciją leidžia keisti zondus “karštuoju” režimu, jų iš naujo nekalibruojant. Visi pH matavimai atliekami elektrode ir skaitmeniniu būdu perkeliami į matuoklį. Taip įveikiamos bet kokios triukšmo problemos, susijusios su tradicine didelės varžos analogine matavimo sistema. Elektrinis triukšmas gali kilti dėl įmontuoto temperatūros jutiklio ir dirbant drėgnoje aplinkoje.

Platininis jutiklio kaištis

HI36180 ORP jutiklis pagamintas iš platinos. ORP jutiklis turi būti chemiškai inertiškas; jis pats negali oksiduotis ar redukuotis. Be to, jis turi turėti tinkamas paviršiaus savybes, skatinančias greitą elektronų keitimąsi, t. y. savybę, vadinamą dideliu mainų srovės tankiu. Šiam tikslui puikiai tinka du taurieji metalai: ORP jutiklių gamyboje naudojama gryna platina ir grynas auksas. Dažnai pirmenybė teikiama platinos jutikliui, nes jis mechaniškai paprastesnis ir saugesnis gaminti. Platina gali būti suvirinama su stiklu ir turi tokį patį šiluminį koeficientą. Platinos jutiklio signalas perduodamas per elektrodo korpusą ir kartu su etaloniniu signalu nuvedamas į matavimo matuoklį.

Stiklinis korpusas

Stiklinis korpusas idealiai tinka naudoti laboratorijose. Stiklas yra atsparus daugeliui aštrių cheminių medžiagų ir lengvai valomas. Stiklinis korpusas taip pat leidžia greitai perduoti šilumą vidiniam etaloniniam elektrolitui. Etaloninio elemento generuojamas mV priklauso nuo temperatūros. Kuo greičiau pasiekiama pusiausvyra, tuo pastovesnis etaloninis potencialas.

Dvigubos jungties etaloninis etalonas

Dvigubos jungties elektrodas turi vidinį skyrių, supantį etaloninį laidą. Vidinio skyriaus, kuriame yra Ag/AgCl etaloninė viela, elektrolite yra sidabro jonų; už šio skyriaus ribų esančiame elektrolite sidabro nėra. Dvigubos jungties konstrukcija reiškia, kad sidabras iš elektrodo beveik nepatenka į mėginį. Tokia konstrukcija leidžia atlikti matavimus tais atvejais, kai sidabro jonai mėginyje yra nepageidaujami arba kai ant jungties gali susidaryti sidabro nuosėdų.

Daugkartinio pildymo

HI36180 yra pakartotinai užpildomas zondas. Kadangi tai yra dvigubos sandūros ORP elektrodas, pildymo tirpalas yra HI7082 3,5M KCl. Jei naudojamas pakartotinai užpildomas ORP elektrodas, prieš matavimą reikia nuimti užpildymo dangtelį. Nuėmus dangtelį, etaloninėje celėje susidaro teigiamas slėgis, todėl per išorinę jungtį elektrolitas gali tekėti didesniu greičiu. Dėl didesnio srauto rodmenys nuskaitomi greičiau ir stabiliau.

Įmontuotas temperatūros jutiklis

HI36180 turi įmontuotą termistorinį temperatūros jutiklį, kuris yra indikatorinio pH elektrodo antgalyje. Termistorinis temperatūros jutiklis užtikrina labai tikslų temperatūros rodmenų nuskaitymą ir turėtų būti kuo arčiau indikatorinio pH elektrodo, kad būtų kompensuotas temperatūros poveikis membranos potencialui. Turint tikslius rodmenis, galima gauti tikslius temperatūros kompensuojamus rodmenis.
